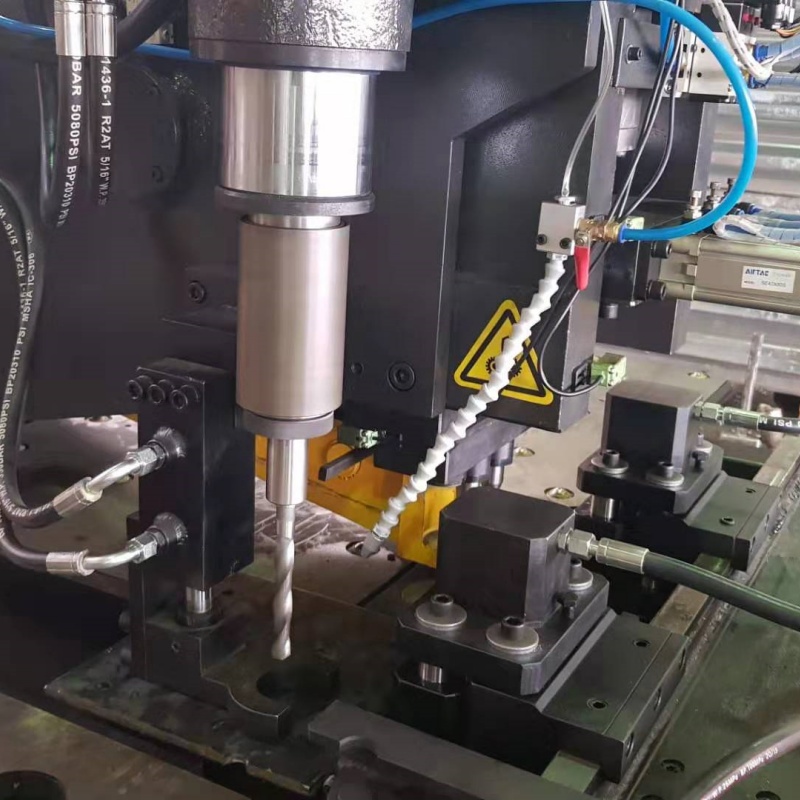

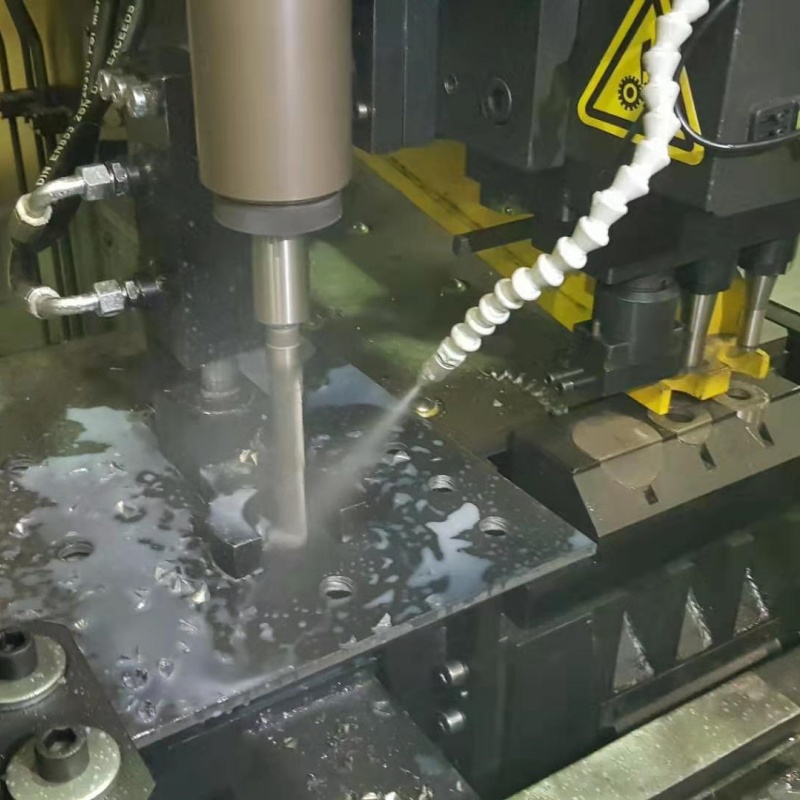

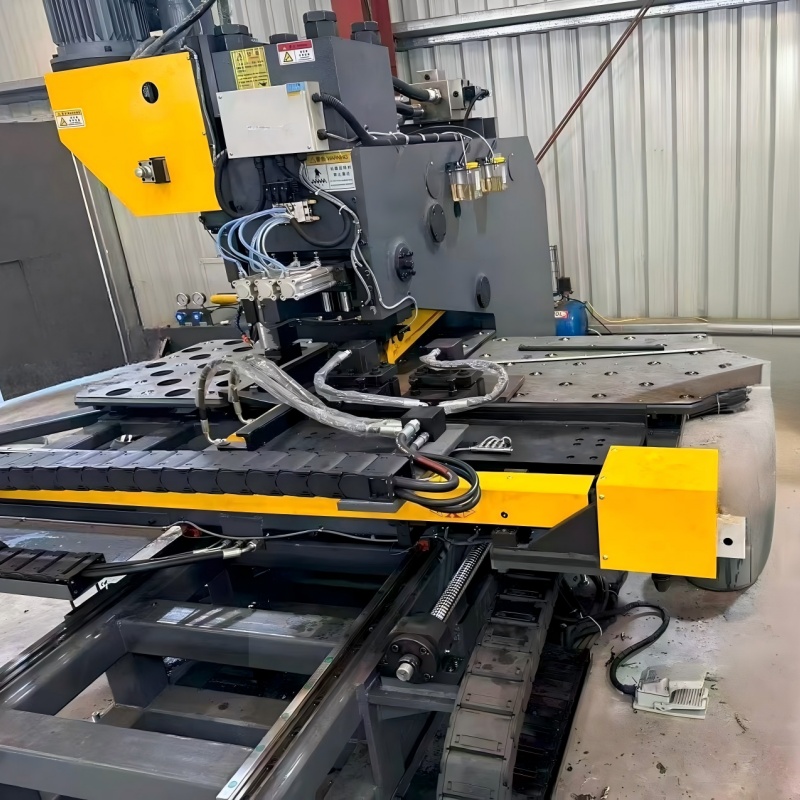

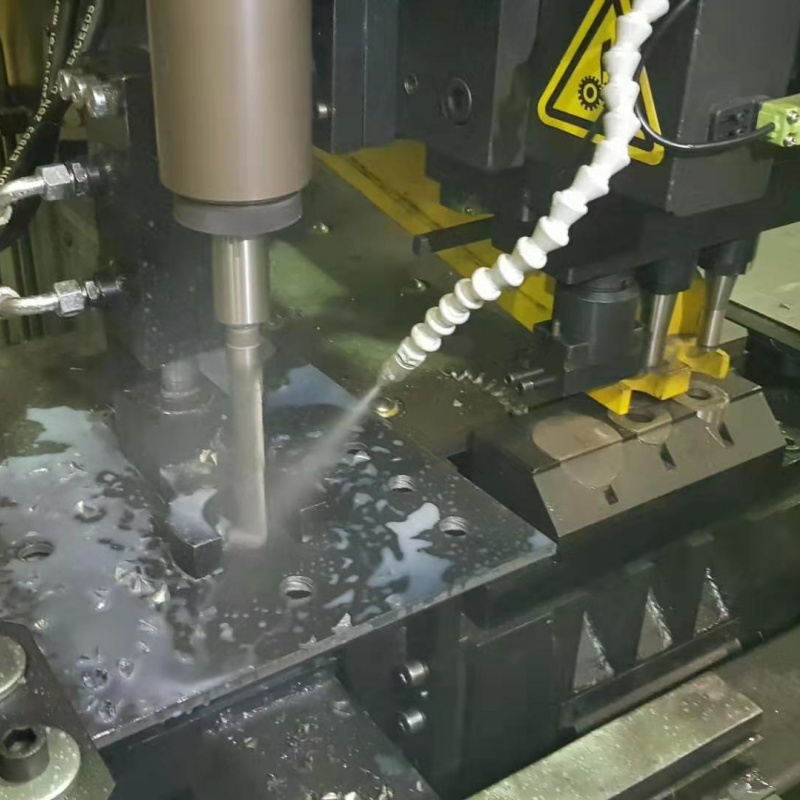

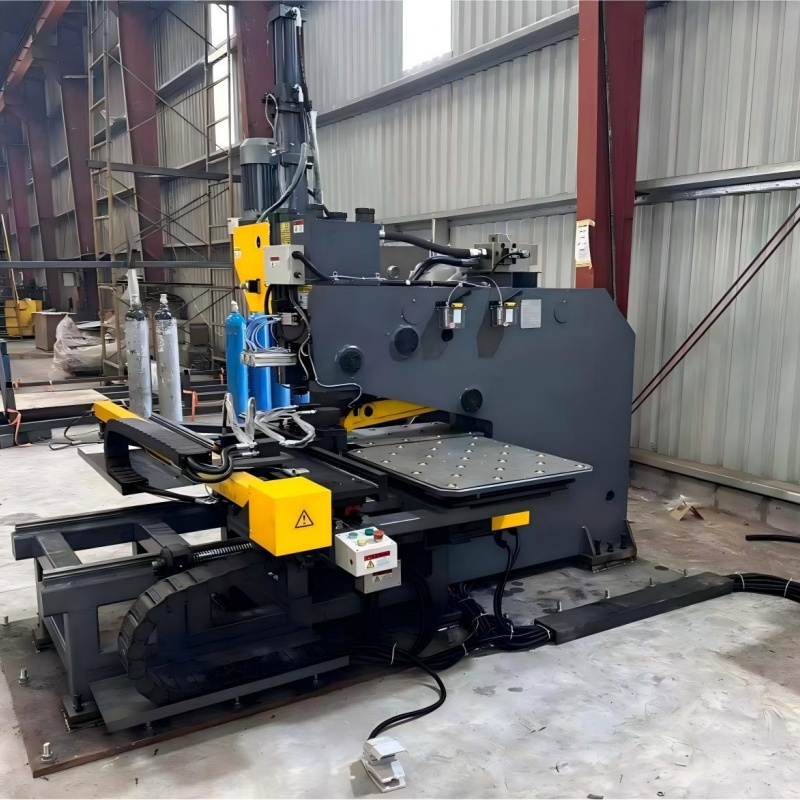

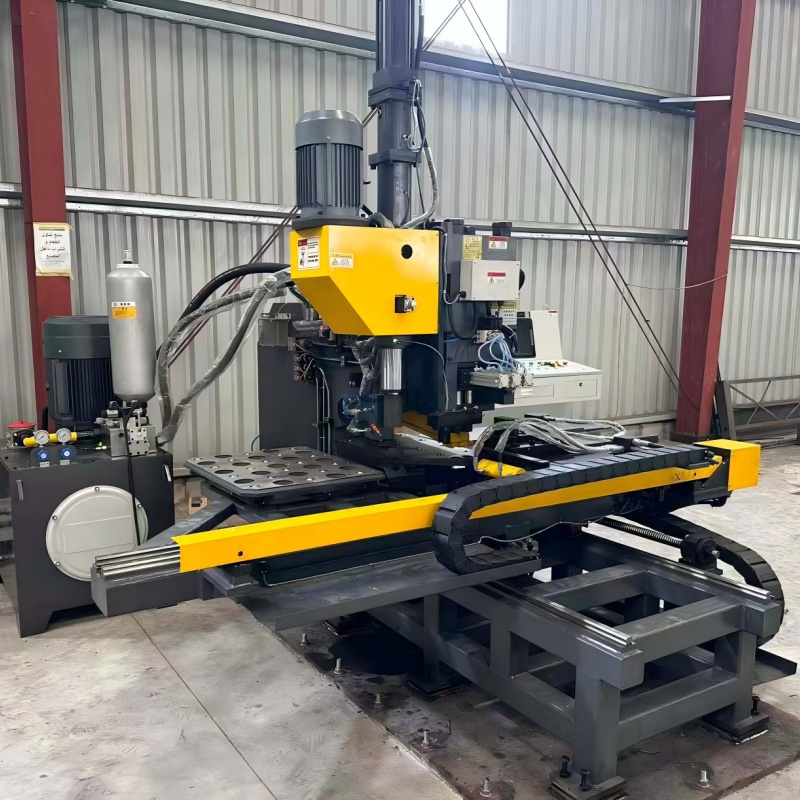

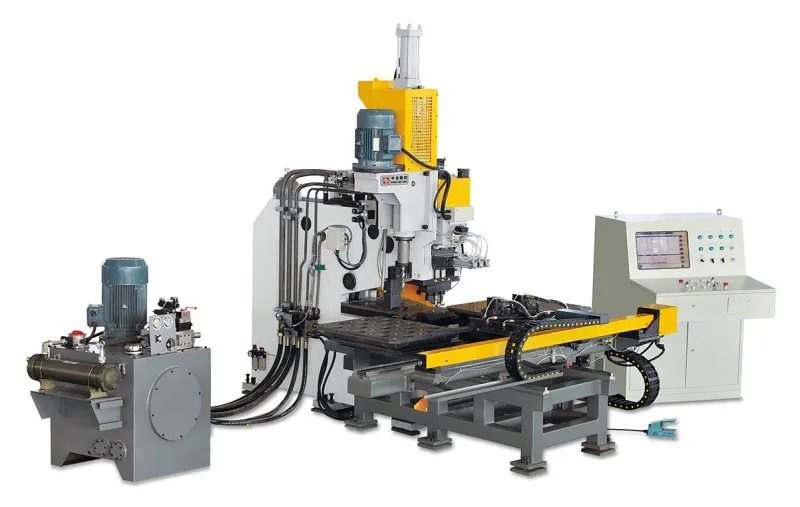

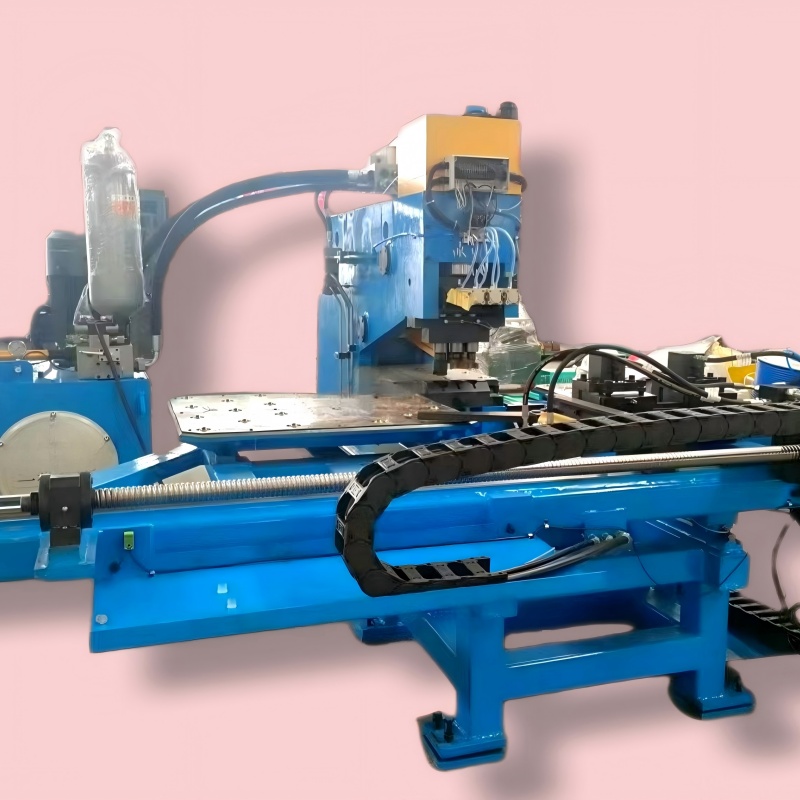

Станок для пробивки, маркировки и сверления отверстий в толстолистовой стали с ЧПУ, PP103, PP123, PPD123
PP103, PP123
PPD103, PPD123
Область применения
Основным назначением станка является дыропробивные и штамповочные операции при обработке толстолистового металла на предприятиях электроэнергетической, коммуникационной, автомобильной и других отраслей промышленности, а также в производстве стальных конструкций.
3 Зажимная система, которая подходит для различной толщины обрабатываемых деталей, оснащена блоком нулевой точки отсчёта. Обрабатываемое изделие опирается на шариковый рабочий стол.

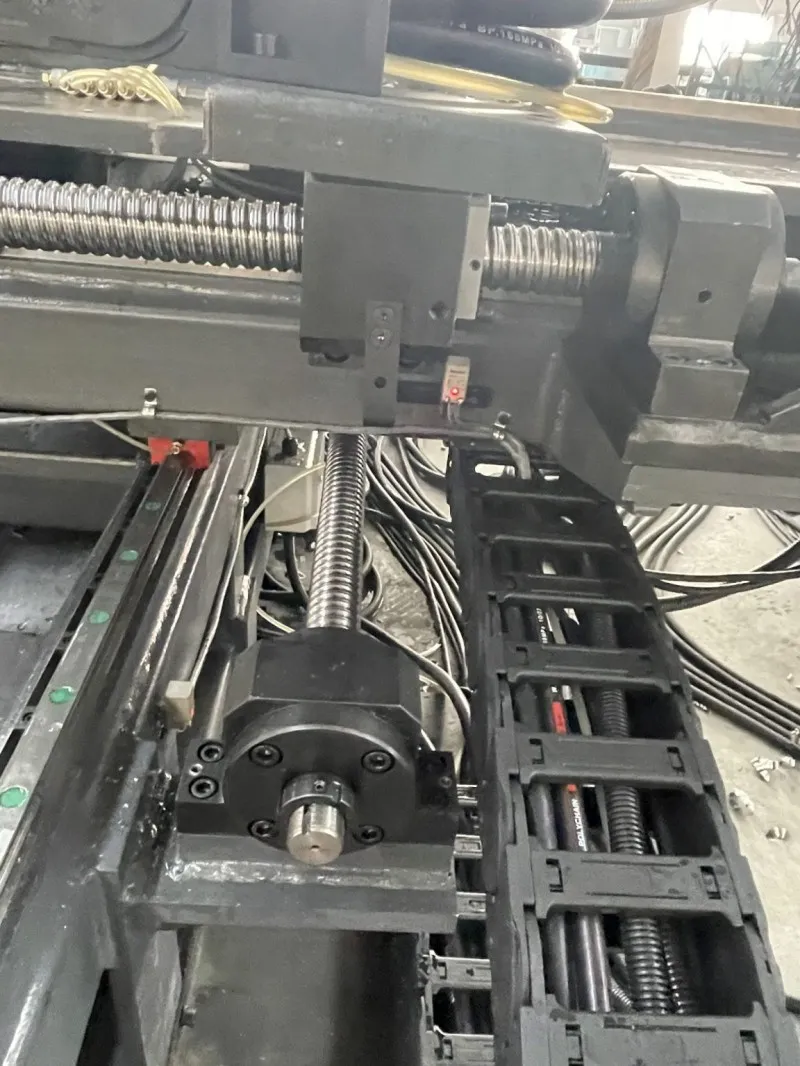

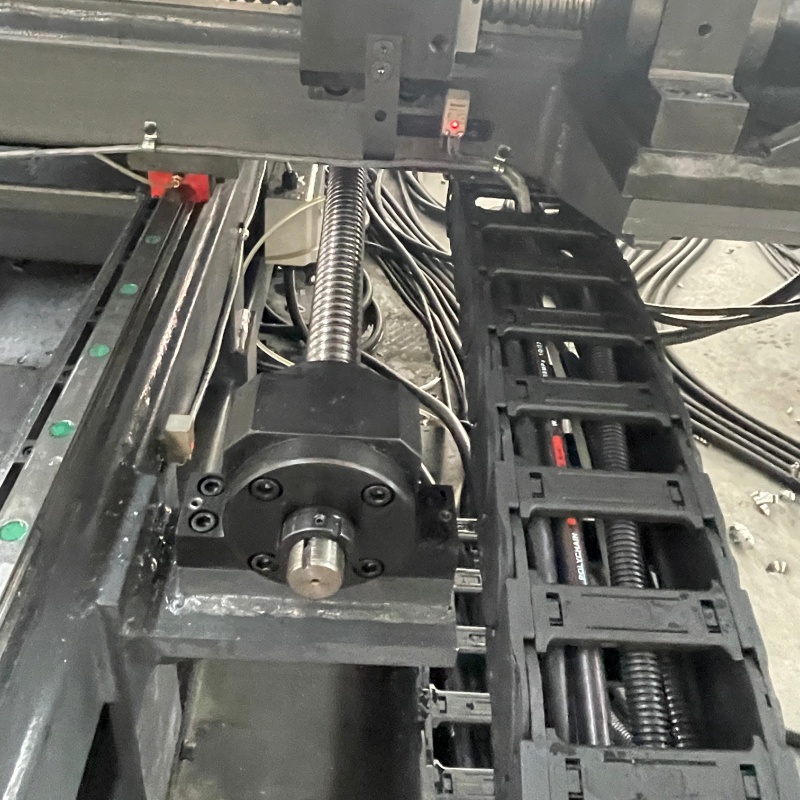

4 Перемещение по осям X и Y обеспечивается серводвигателем, шариковым винтом и прецизионной линейной направляющей с опорой качения. Привод осуществляется от двухкоординатной системы ЧПУ, управляющей позиционированием при выполнении дыропробивной операции.
5.Система управления:
Все автоматические операции управляются системой с ЧПУ Программируемый логический контроллер PLC+ сервопривод +серводвигатель, портальный мобильный сдвоенный серводвигатель + синхронный сдвоенный привод с шариковинтовой передачей.

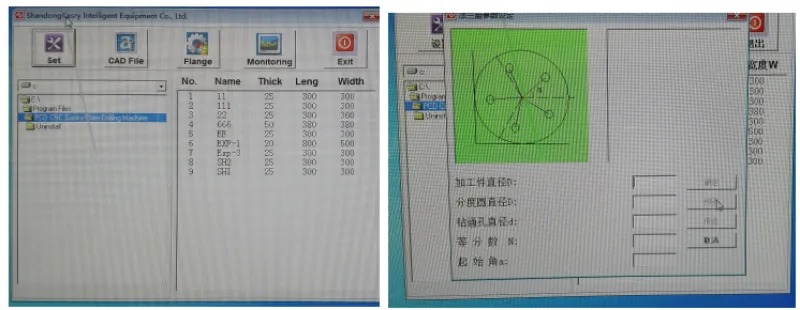

Оформление программирования проводится в интерфейсе Windows или в среде AUTOCAD и использовать «графический предварительный просмотр» и «своевременный мониторинг» для проверки системы координат или расстояния между отверстиями, что удобно для программирования, интуитивно понятно и надежно.
Технические параметры
| Model | PP103 | PP123 | PPD103 | PPD123 | |
| Обрабатываемый размер заготовки | Мак. Размер обработки(мм) | 1500*800 | |||
| Тощина обработки(мм) | 5-25 | 5-30 | 5-25 | 5-30 | |
| Спасобность пробивки | Усилие пробивки(KN) | 1000 | 1200 | 1000 | 1200 |
| Мак. диаметр пробивки(мм) | Φ26 | ||||
| Количество пуансона | 3 | ||||
| Точность обработки | Мин кромка(мм) | 25 | |||
| Точность обработки(мм) | 0.5 | ||||
| Количество станции | 3 шт.:
2 шт. для пробивки. 1 шт. Для маркировки |
4 шт.:
2 шт. для пробивки 1 шт. для маркировки 1 шт. для сверления |
|||
| Спасобность сверления | Коли. сверла | / | 1 | ||
| Конус шпинделя | / | Morse #4 | |||
| Поход шпинделя(мм) | / | 180 | |||
| Мак диаметр сверления(мм) | / | Φ50 | |||
| Спасобность маркировки | Усилие маркировки(KN) | 800 | 1000 | 800 | 1000 |
| Количество символов | 12 | ||||
| Размер символа (мм) | 14*10*19 | ||||
| Систкема с ЧПУ | PLC+ Upper computer | ||||
КОМПОНЕНТЫ ОБОРУДОВАНИЯ
| No. | Name Наименование |
Producer Производитель |
Country Страна |
| 1 | PLC контроллер | Mitsubishi | Япония |
| 2 | Серводвигатель и электропривод | Yaskawa | Япония |
| 3 | Линейные направляющие | HIWIN | Тайвань |
| 4 | Шарико-винтовые пары (направляющие) | TBI | Тайвань |
| 5 | Пневматические компоненты | Air TAC | Тайвань |
| 6 | Гидравлические клапаны | Atos | Италия |
| 7 | Электрические компоненты | Schneider | Франция |
| 8 | Компьютер | Lenovo | Китай |
