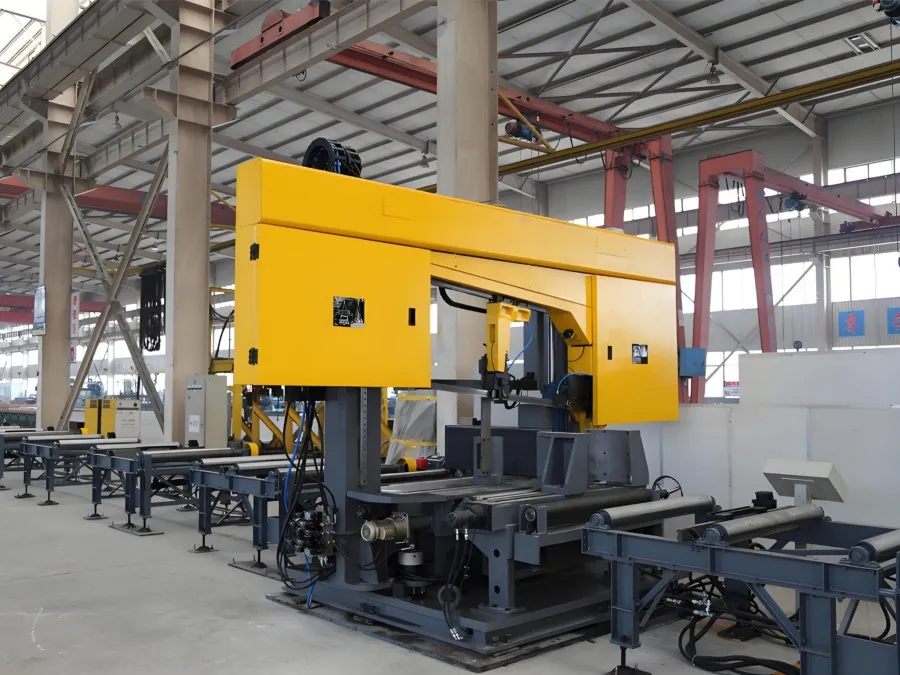

Портальный Высокоскоростный Поворочный Ленточнопильный станок с ЧПУ, DHR1100
Область применения:

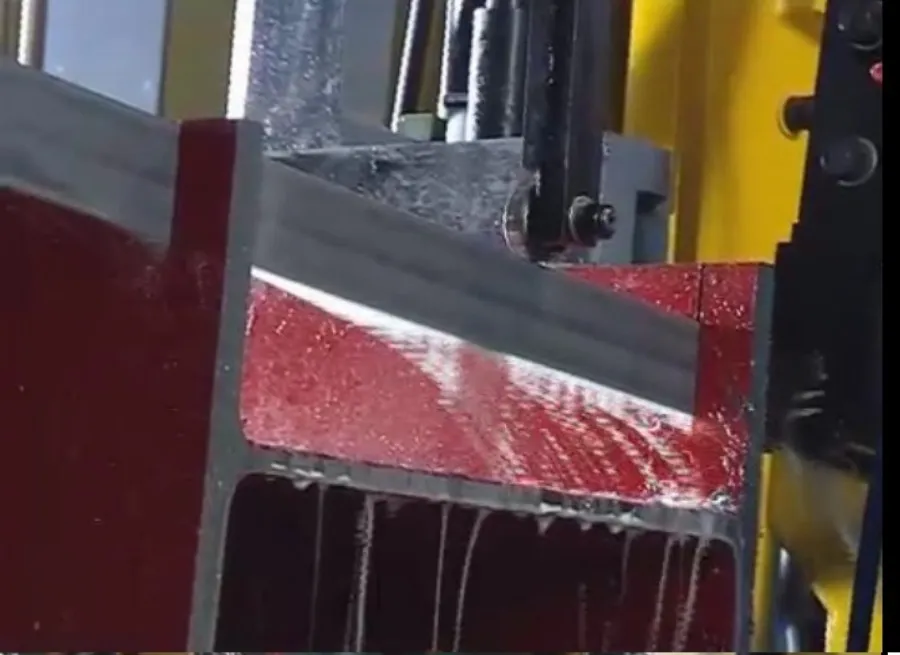

Этот пильный станок подходит для массового резания круглых стали, квадратных стали, квадратных профили и трубы, которые изготовлены из черных или цветных металлов под углом, имеют большое сечение пилы, высокую точность, быструю скорость пилы, пилу без зажима. Подача заготовки выполняет с помощью тележки с ЧПУ, с точностью и стабильностью, удобной работой, высокой производительностью преимуществ.
Составляющие компоненты:
Комлект пильной линии состоит из такие части, как поперечная(Боковая)загрузка, входной конвейер, станина, пильная рамка, стойка, основная передача, направляющая система пильной полосы, устройства натяжения полосы, выходной конвейер, выходная поперечная разгрузка, гидравлическая система, система охлаждения, зажима, Электрические системы управления и других вспомогательные детали.
Технические параметры:
| Модель | DHR1100 |
| Мак. размер резения | 90°： ●510 ▄ 1100W×510H±30°： ●500 ▄ 850W×500H
±45°： ●500 ▄ 750W×500H |
| Скорость линии резания полотна | 20-80m/min |
| Режим регулирования скорости подачи | Гидравлическая бесступенчатая регулировка скорости |
| Режим зажима | Гидравлический зажим тисков |
| Спецификация полотна | 1.6×54×9600mm |
| Режим натяжения полотна | Гидравлический натяжение |
| Режим углового вращения | Гидравлическое измерение с магнитной решеткой |
| Режим блокировки | Гидравлический |
| Мощность основного двигателя | 11.0Kw |
| Мощность гидродвигателя | 3.0Kw |
| Мощность насоса охлаждения | 0.18Kw |
| Метод управления | PLC |
| Объём гидробака | 120L |
| Объём охладительного бака | 200L |
| Габарит станка | 4600*2100*2450mm |
| Вес главной части пилы | 8800kg |
| Допуск по углу | ±0.2° |
| Система охлаждения | Охлаждающая жидкость с автоматическим циклом |
| Электрическое питание | Трехфазный 380V / 50Hz или трехфазный 220V / 60Hz (через трансформатор) |
| Автоматический подъём пильной рамы | Гидравлический |
Особенности:

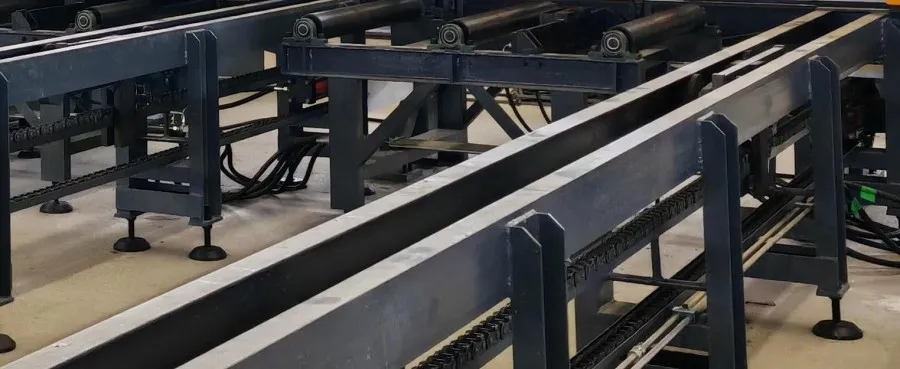

Поперечнаязагрузный стол:
Поперечный загрузочный стол приводится двигателем и редуктором через цепь и цепное колесо. Синхронизация четырех цепей с наборными блоками совершена через три длинных оси и шесть соединительной муфт чтобы заготовки плавно и малошумно при транспортировке.

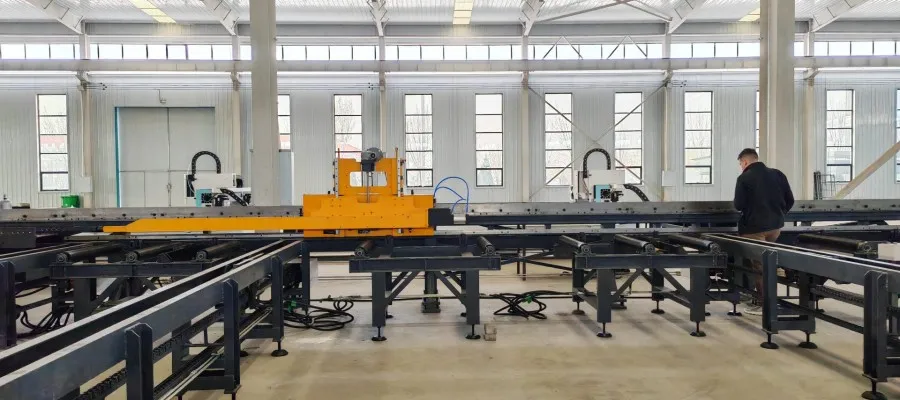

Входнойконвейер:
Входной ковейер состоит из электрического подающего ролика и тележки для подачи с ЧПУ.
Электрический подающий ролик состоит из ролика, цепи цепей, электродвигателя, редуктора, подпора и поддона; Электрические ролики перемещается вперед и назад через управление кнопкой.
Станок использует тележку с ЧПУ для подачи. В тележка установлен зажим с ЧПУ, который приводится в движение серводвигателем через редуктор,зубчатой рейкой и кодер обнаружения, чтобы обеспечить высокую точность позиционирования заготовки.
Станина:
Станина представляет собой сварочную деталь. Внутри станины установлены
гидравлическая станция и бассейна охлаждающей жидкости. Пильный станок
устанавливается на фундаменте через станину, чтобы выдерживать вес самого пильного станка и вес детали.
Рабочий стол:
Используя платформенный стол, детали должны быть помещены на рабочий стол для резания, является одним из основных компонентов для обеспечения точности резания.
Зажимное устройство:
Передних и задних двух групп тисков изпользуется для гидравлического зажима заготовки. Фиксированные тиски в качестве эталона зажима деталей, подвижные тиски приводятся через цилиндр для зажима деталей.
Портал:
Портал соединаяется с пильной рамкой через линейную направляющую и перемещается
вверх и вниз, чтобы обеспечивать стабильность и высокую точность резания.
Пиловая рама:
Пиловая рама представляет собой сварочную Деталь. Она используемая для соединения осн
овной передачи, механизма натяжения полосы и направляющего механизма полосы, режущая
поверхность контактная, легче и быстрее резать при пиле материала.

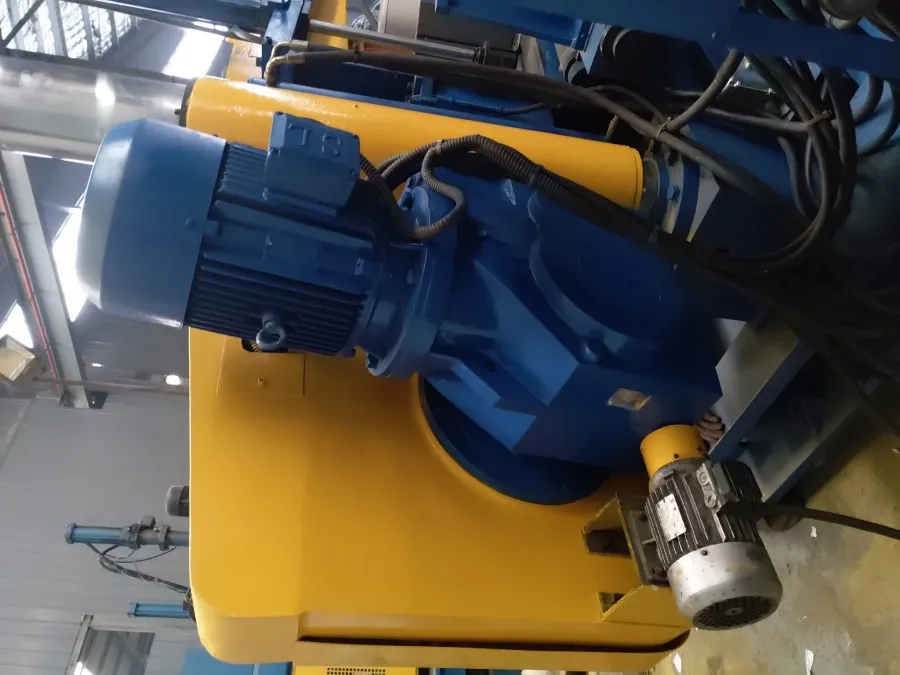

Основная передача:
Основная передача применяет червячной передачи, она состоит из основного двигателя, червячной коробки и пилы колеса, в основном используется для передачи крутящего момента, приводной ленты пилы вращения, чтобы реализовать движение резания, через колесо башни, вы можете изменить скорость резания, чтобы применить требования к резанию различных материалов.
Механизм натяжения полотно:
Он состоит из приводного колеса, натяжного сиденья, ползунка и цилиндра. Цилинд приводит ползун и колесо пилы для достижения натяжения полотно, так что между полотном и краем колеса пилы образуется определенное давление, и создавая достаточное трение, чтобы привести вращение полотна пилы .
Направляющий механизм пильнойленты:
Он состоит из балки, направляющего рычага, направляющей головки, направляющего блока, сиденья сплава и пластины сплава. Полотно пилы повёртывает через подшипник на направляющей головке, чтобы полотно держит вертикально с рабочим столом. Сплавовые сиденья и пластины прикрепляются к спине и бокам полотна пилы, чтобы свести к минимуму трение полотна; Направляющий рычаг заперт на балке, при резке деталей различной ширины, можно перемещать направляющий рычаг, чтобы поддерживать кратчайшее расстояние левой и правой направляющей головки. Так что гибкая ленточная пила повышает жесткость, и также получает правильную гибкость, чтобы продлить срок службы полотно пилы.
Выходнойконвейер
Выходной конвейер аналогичный с входным конвейером
Выходная поперечная разгрузкааналогичная с входной поперечной загрузкой.
Электрические системыуправления:
Электрическая система управления состоит из компьютера, PLC、 Фотоэлектрический кодер, диск считывания, система преобразования частоты, блок управления низкого давления и другие компоненты.
13.1 Программируемая система управления PLC является ядром пильного станка с угловым углом с ЧПУ, скорость касательной может быть отрегулирована через преобразование частоты главного двигателя, скорость подачи пилы через гидравлическую бесступенчатую регулировку скорости, что значительно повышает производительность.
13.2 Мониторинг в режиме реального времени и дистанционная диагностика значительно облегчают использование и послепродажное обслуживание. Кроме того, эта машина может не только обеспечить независимое ручное управление настройкой каждого параметра обработки, но также может совершать автоматическое управление проектом безопасности.
13.3 Электрическая управляющая часть оборудования, за исключением главного пульта управления, в входной части оборудования, части пиломатериалов с ЧПУ, выходной части имеет надежную систему управления разветвленной линией. Он может управляться как общая шина, так и независимо в зависимости от различных типов деталей.
Главные компоненты:
| но | Наименование | Бренд | Страна |
| 1 | Линейный направляющий | HIWIN | Тайвань, Китай |
| 2 | Шариковая винтовая пара | HIWIN | Тайвань, Китай |
| 3 | PLC | Mitsubishi | Япония |
| 4 | Гидравлический клапан | ATOS | Италия |
| 5 | Гидравлический насос | Denison | Америка |
| 6 | Шестерня | PCRCH | Китай |
| 7 | Кодер | Koyo | Япония |
| 8 | Сенсорный экран | Lenovo | Китай |
