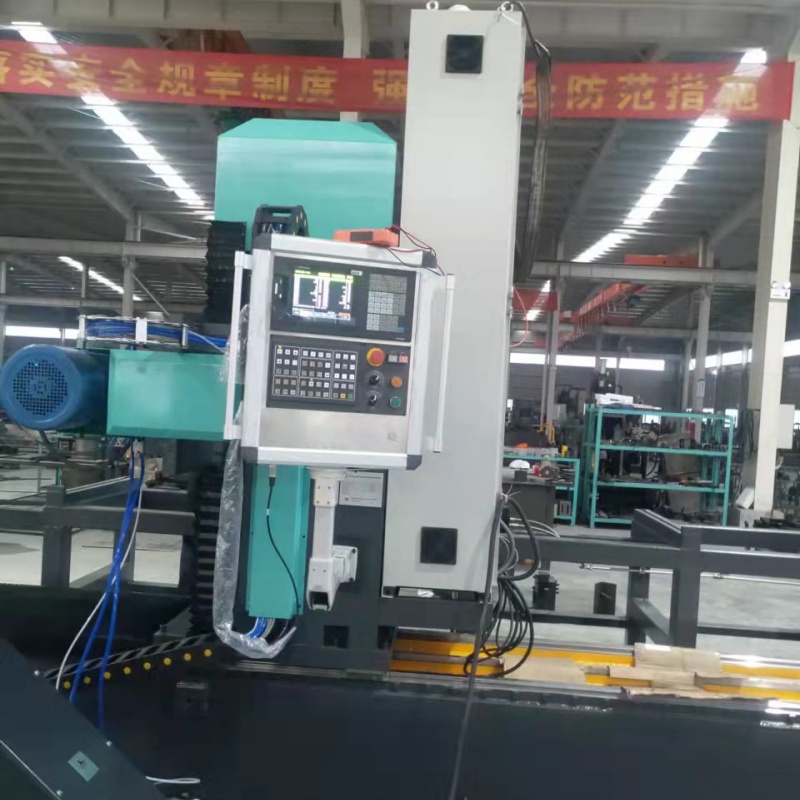

Горизонтальный Одношпиндельный станок с ЧПУ, Модель DB12070
Описание
маркер
Описание

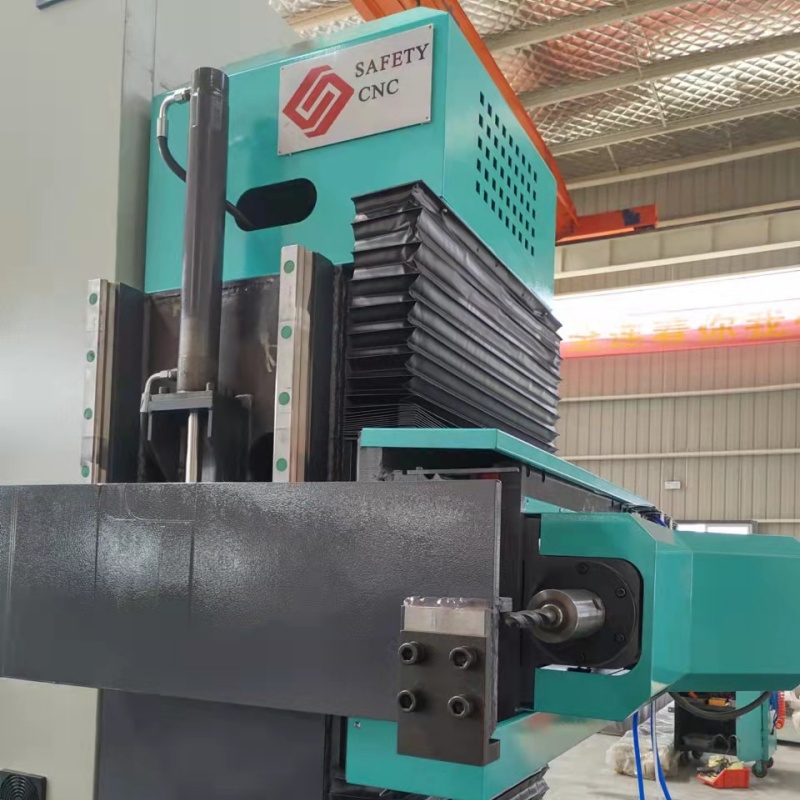

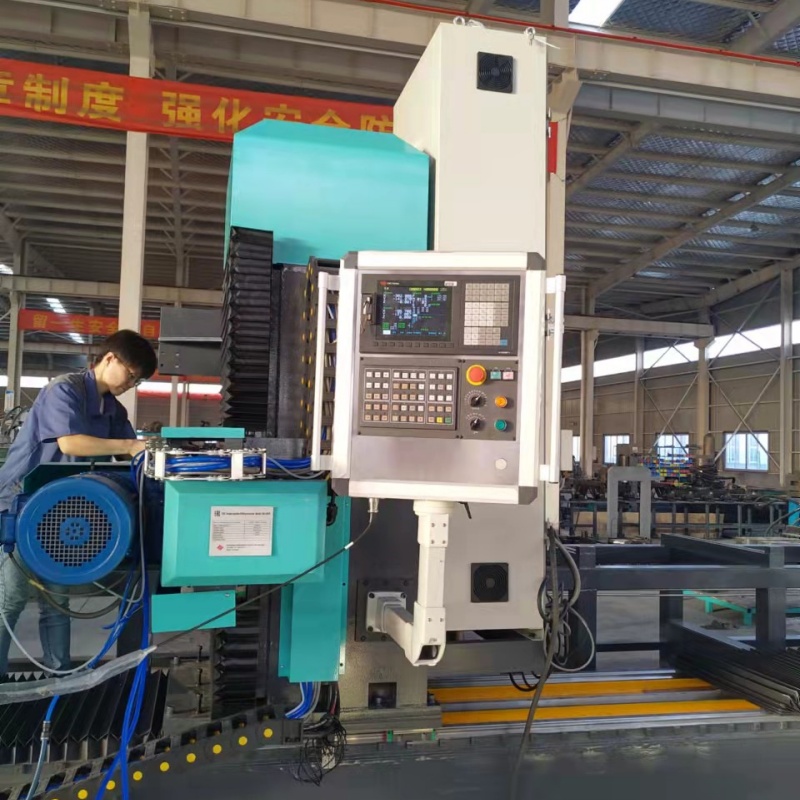

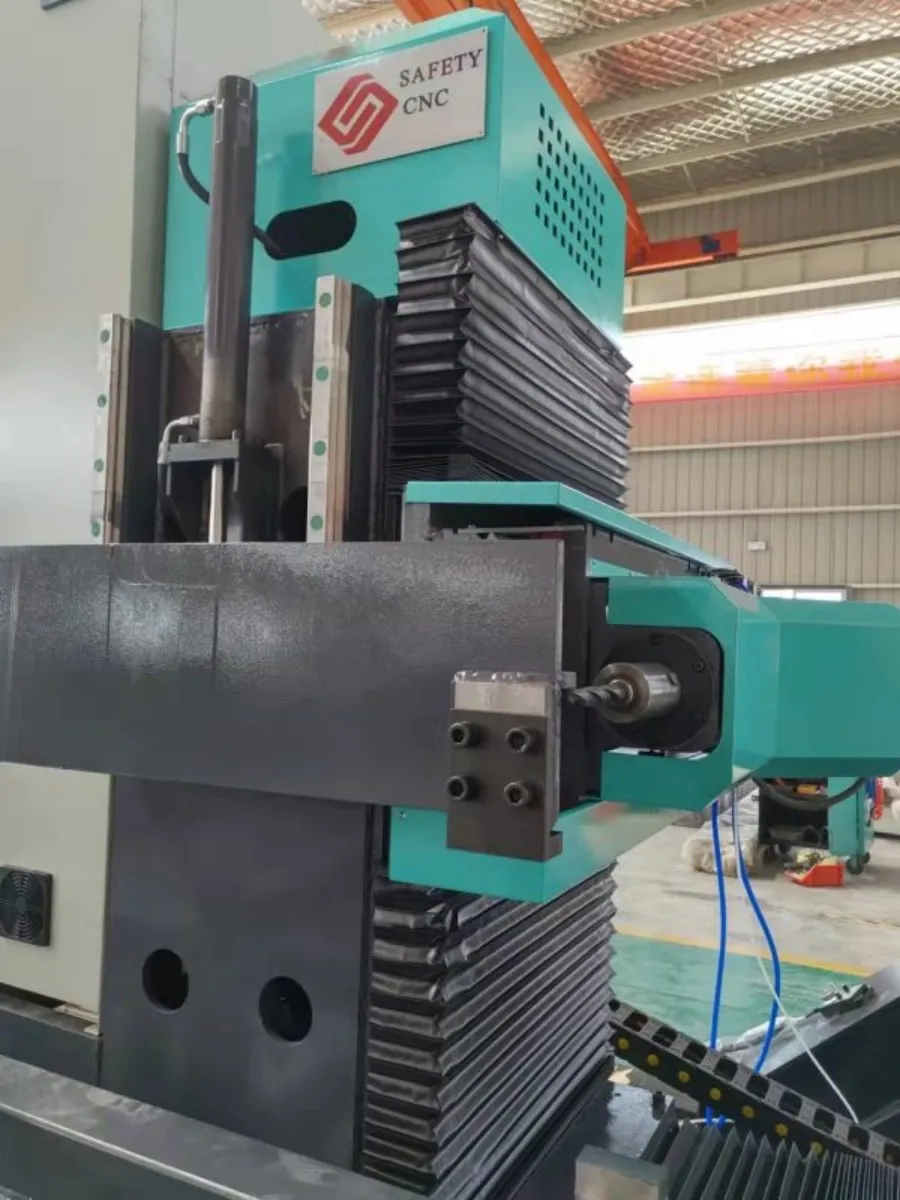

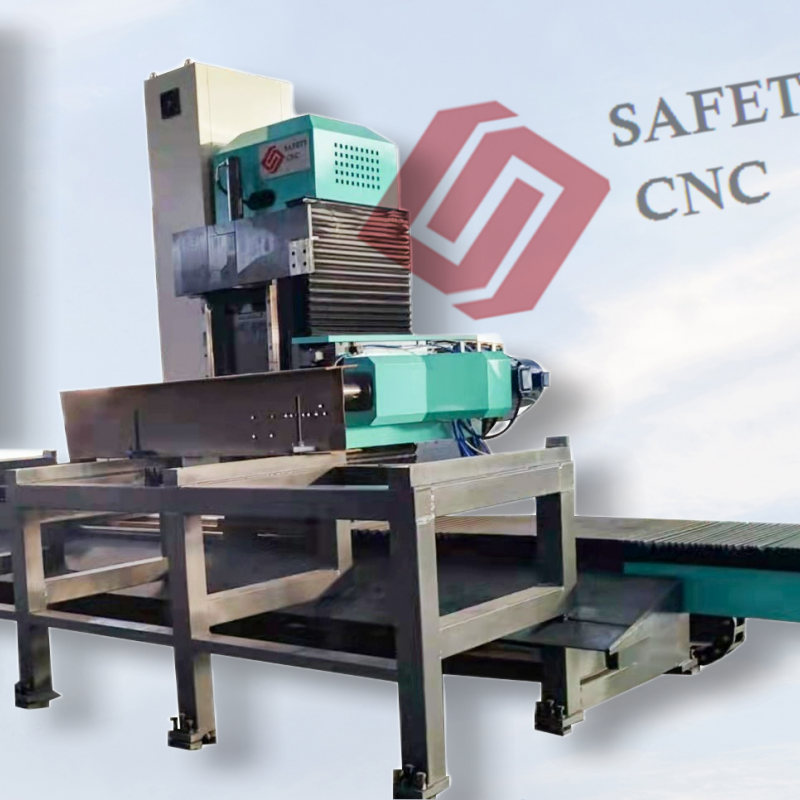

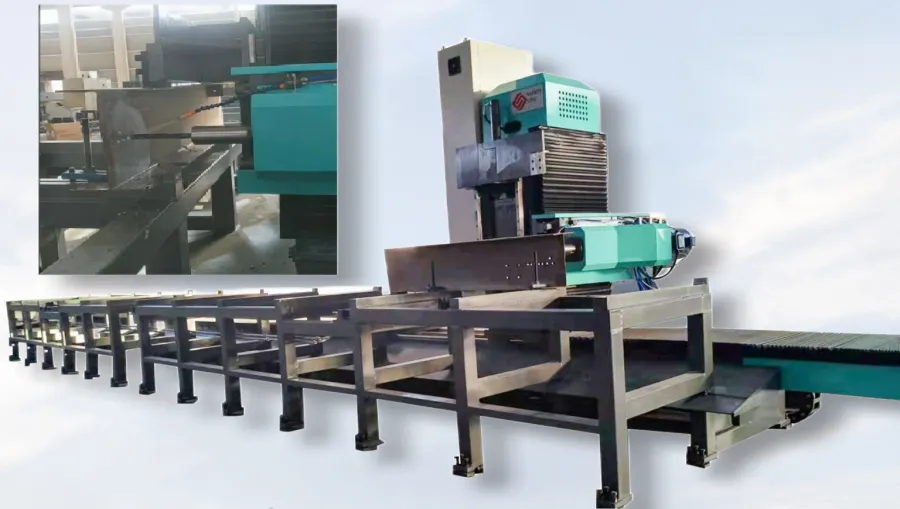

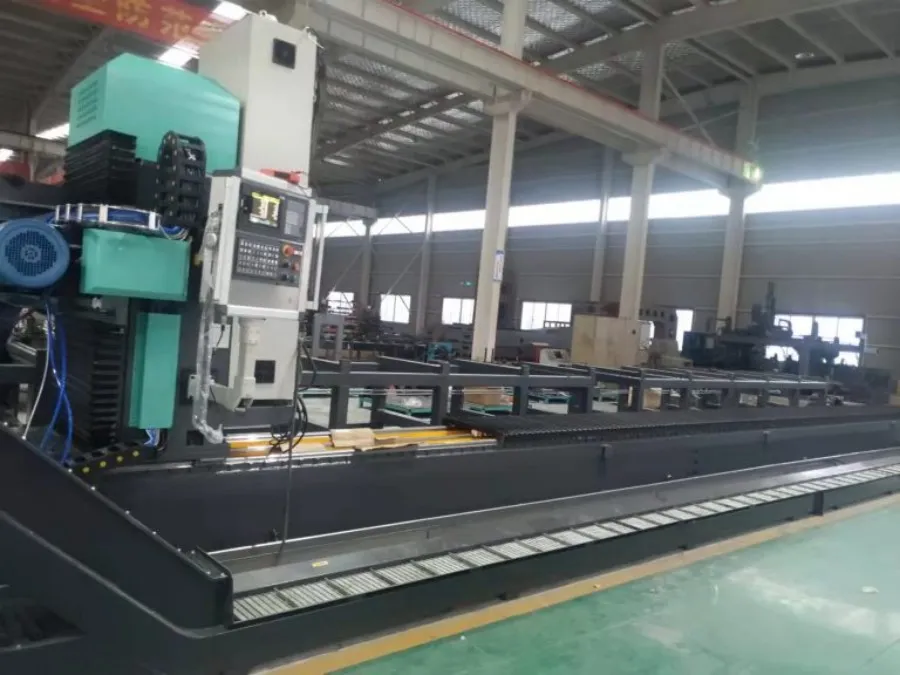

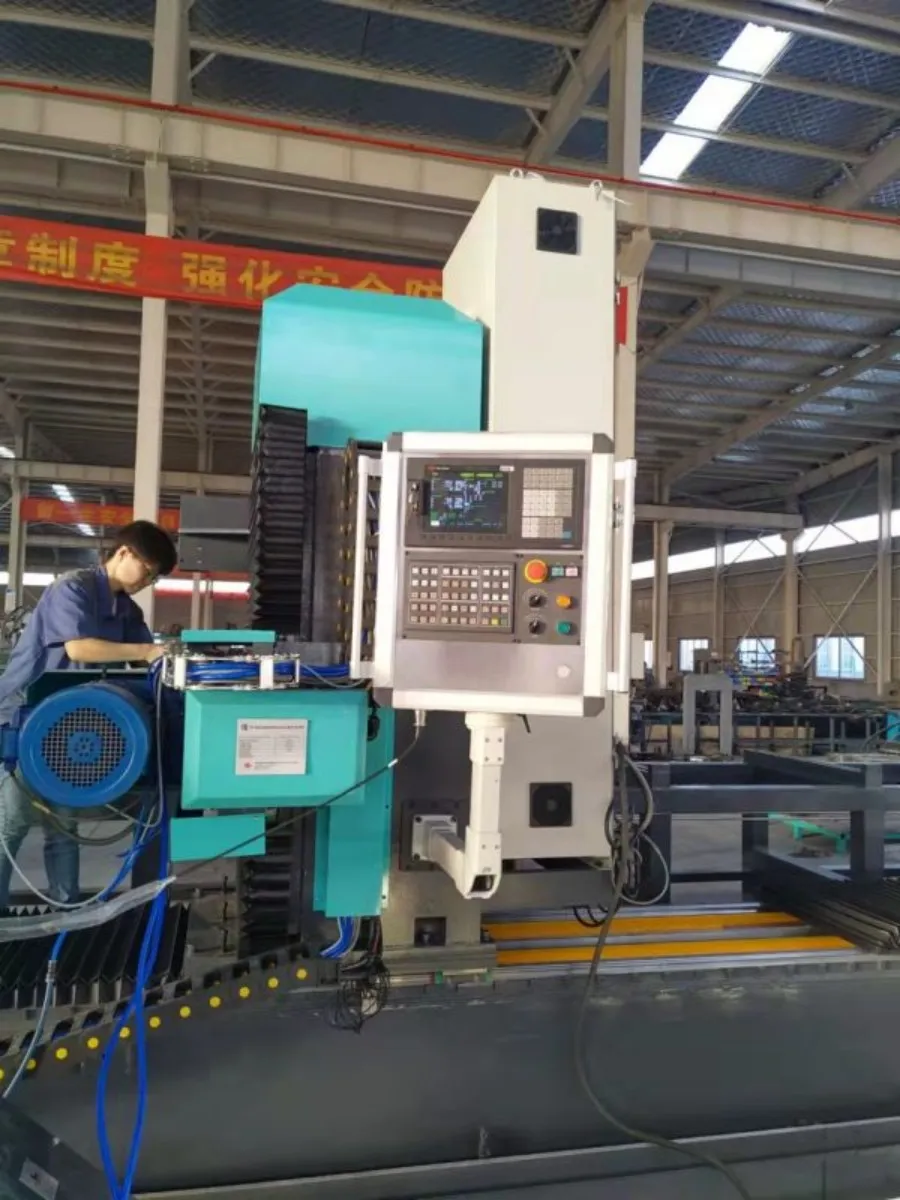

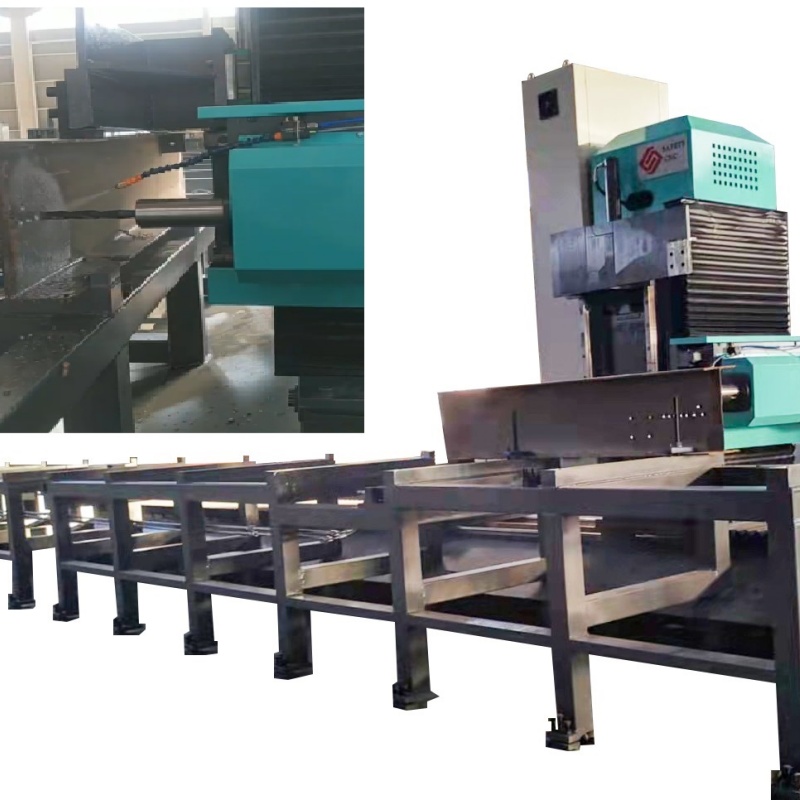

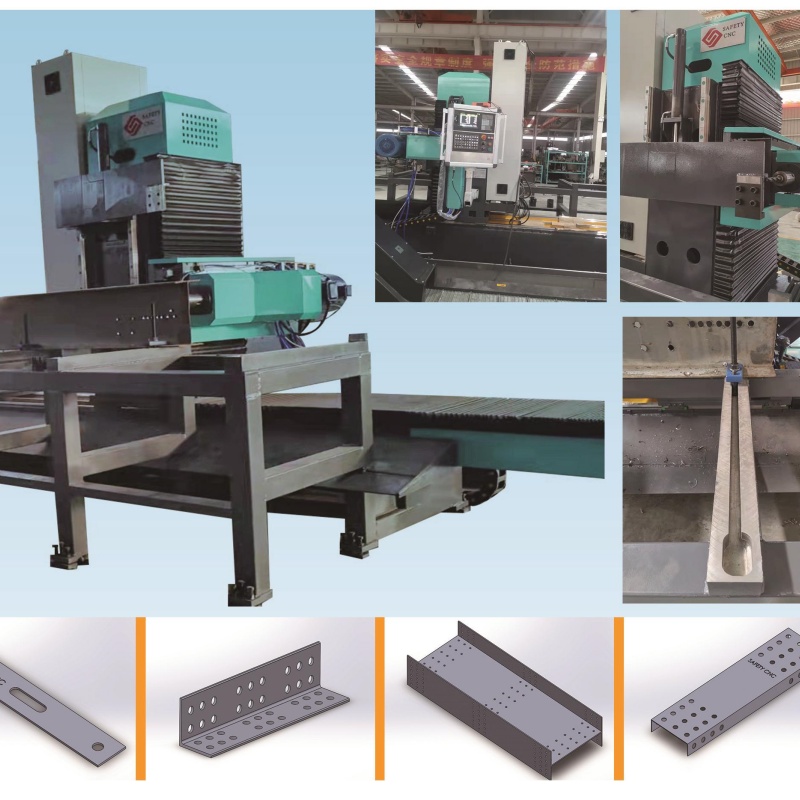

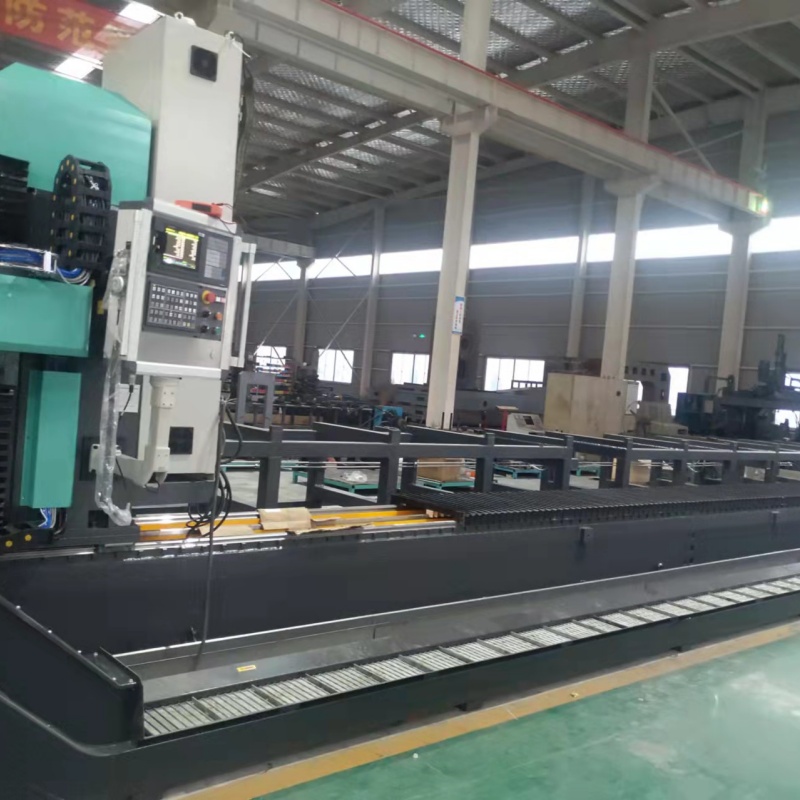

Автоматическаий Горизонтальный Одношпиндельный станок для сверления уголка, двутавра и трубы с ЧПУ, Модель DB12070
Назначение:

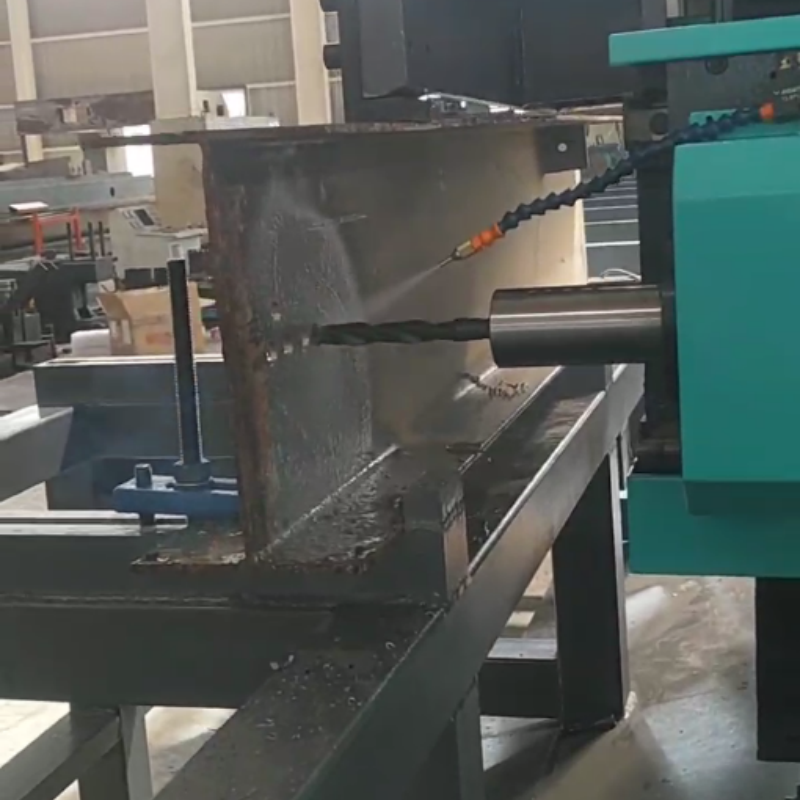

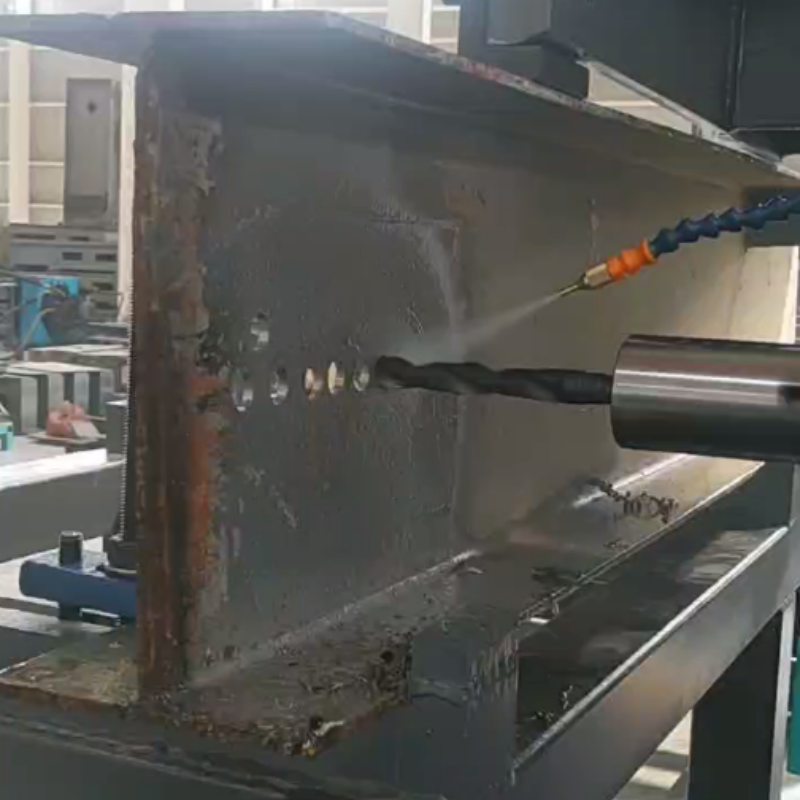

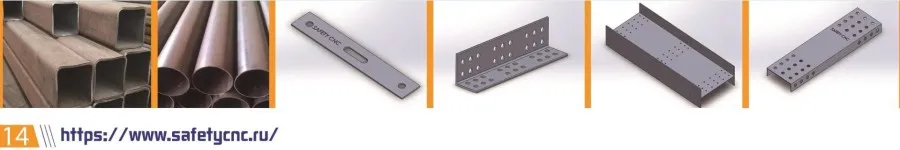

Этот станок предназначен для сверления двутавровой балки, швеллера, прямоугольной трубы, стальных листа, рельс и круглой трубы в области производства стальных конструкции мостостроения здания и другие.
Составляющие компоненты:
Этот станок состоит из такие части как станина, подвижная скользящая пластина , скользящий платформа силовой головки, высокоскоростная сверлильная головка, электрическая система, автоматическая система смазки и охлаждающее устройство.
Особенность:

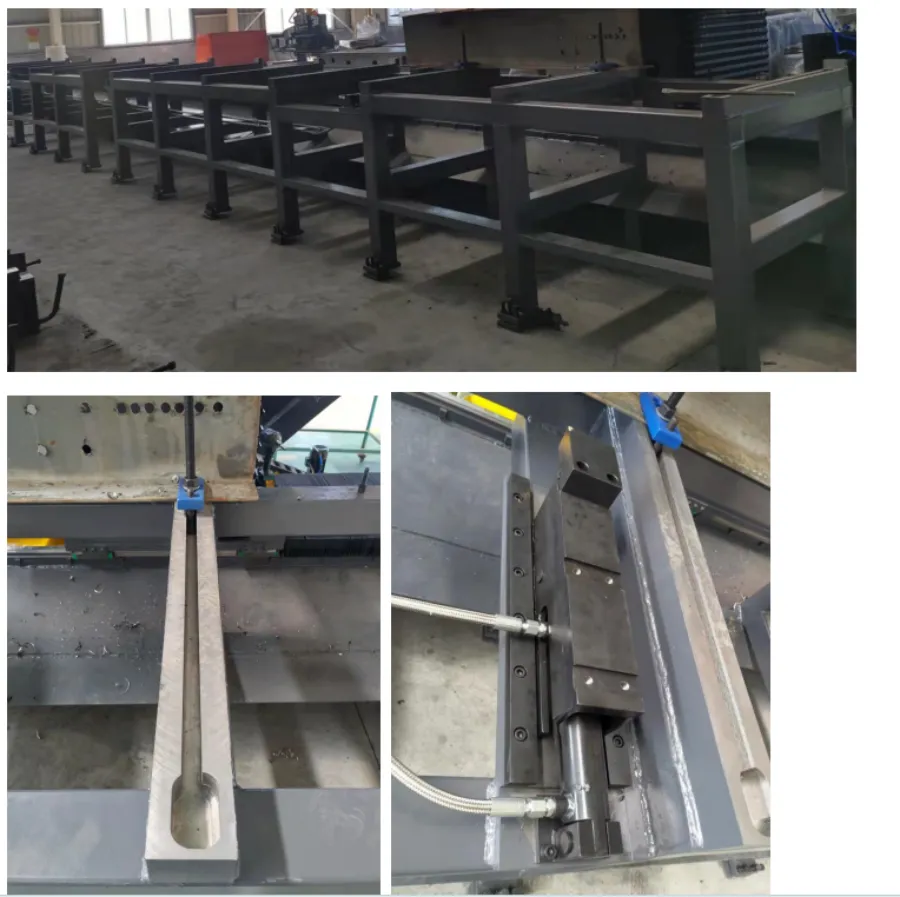

1.Станок оснащен фиксированным рабочим столом и подвижной силовой головкой. Рабочий стол, станина представляется собой стальную сварочную конструкцию через исскуственное старение чтобы удолять внутренное напряжение для обеспечения долгосрочной высокой точности обработки станка.
Горизонтальные и вертикальные позиционирующие цилиндры расположены на плоскости рабочего стола для зажидма и позиционирования заготовки.
2.Перемещение силовой головки в продольном направлении по Оси-X управляется AC серводвигателем через стойка и шестерни и два пары линейных направляющих с высокой несущей способностью, обеспечивая высокую точность позиционирования.
3. Вертикальная ось движения Y приводится серводвигателями, передачей и стойкой, а также линейной парой направляющих.

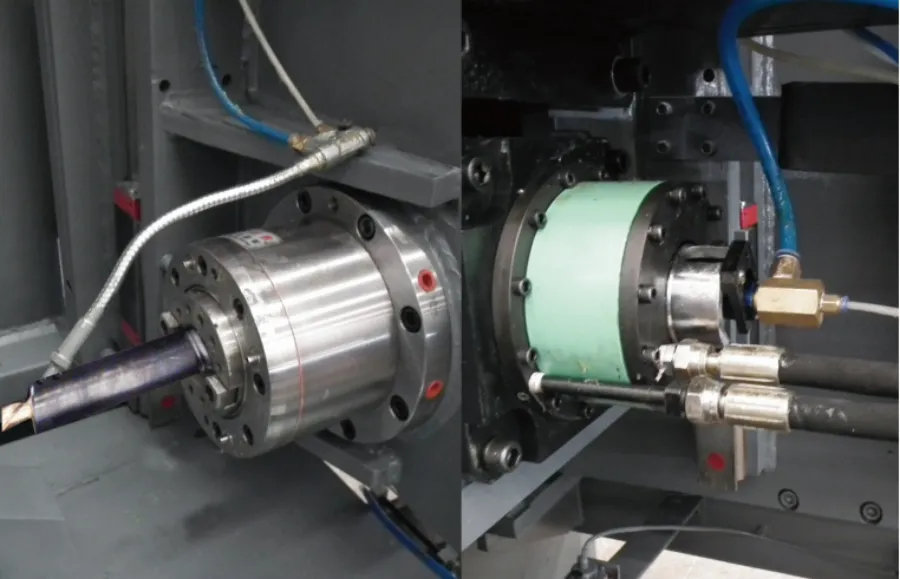

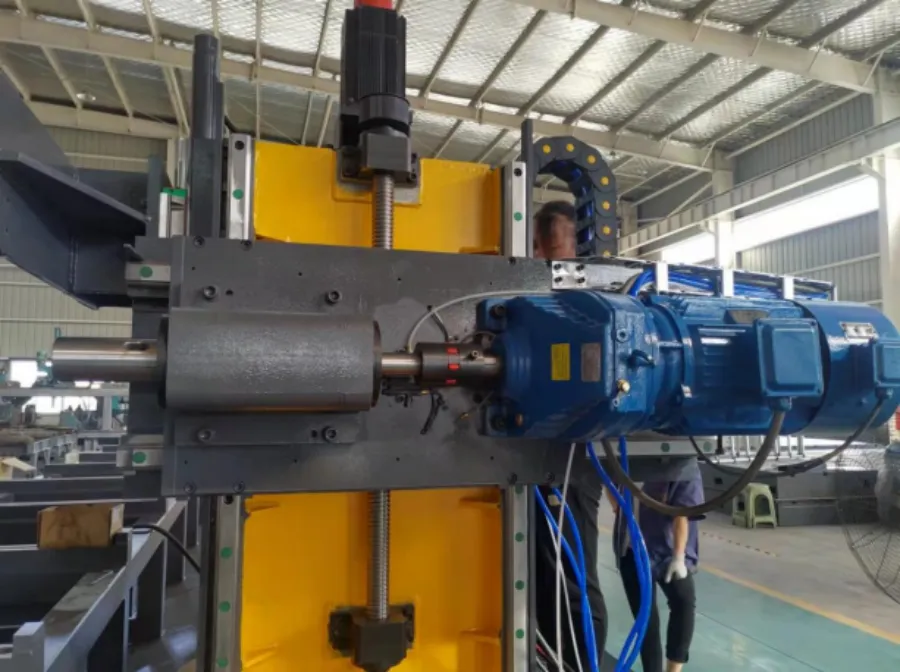

4. В станке произведённый в Тайване прецизионный шпиндель с внутренним охлаждением используется. Коническое отверстие шпинделя- BT50. Шпиндель снабжён автоматическим пружнным механизмом протягивания освобождения инструмента осуществляется это позволяет изменение инструмента удобное Заменяемое твердосплавное сверло с внутренним охлаждением и высокоскоростное спиральное сверло, имеет функцию очистки конического отверстия шпинделя.

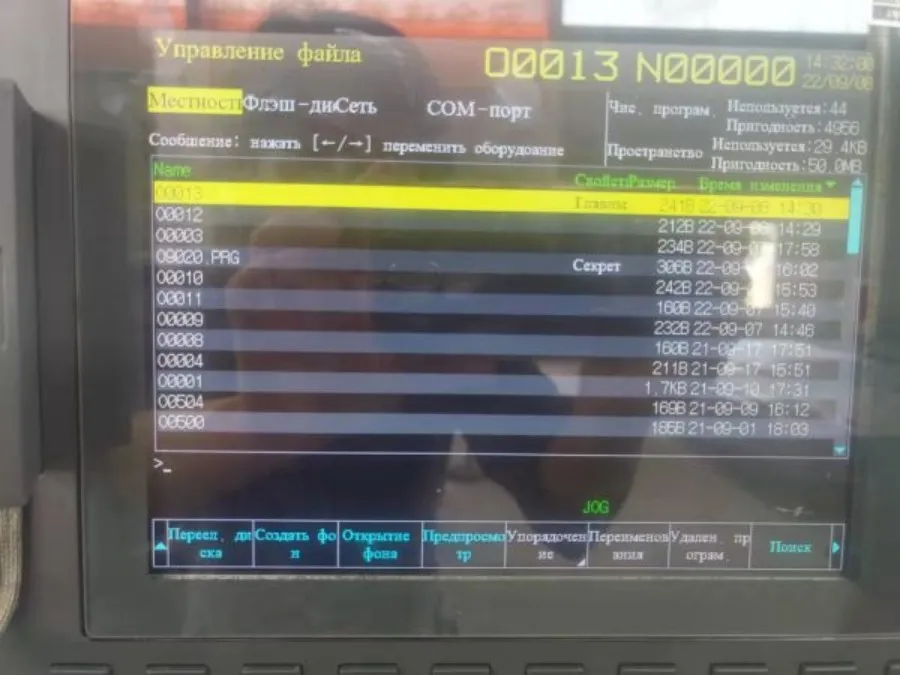

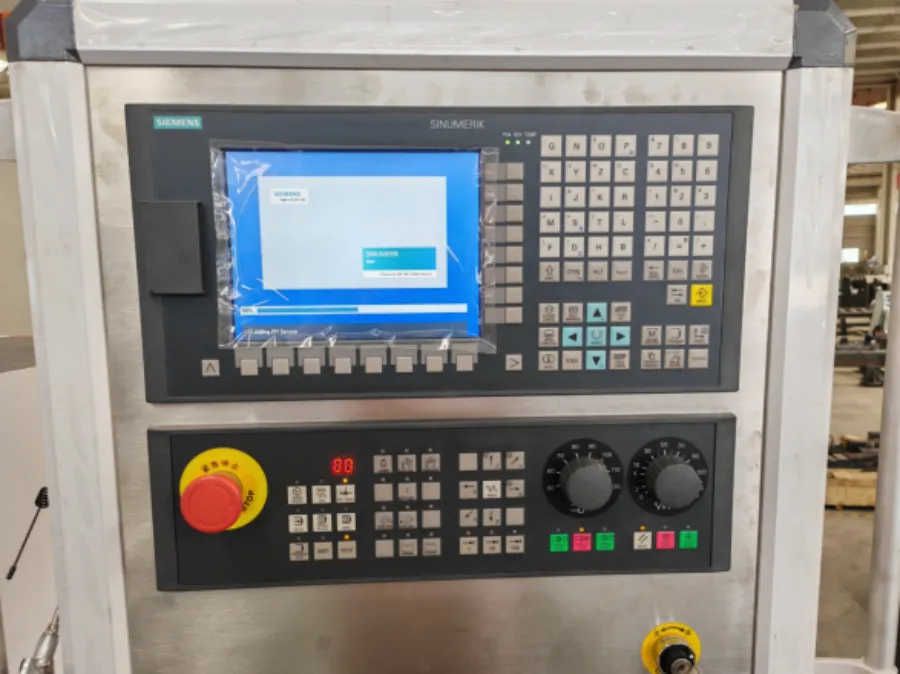

5.Электрическая система управления этого станкаПринять систему «KND1000» из Китая, весь процесс обработки осуществляется автоматическим управлением с числовым программным управлением. ЖК-дисплей на жидких кристаллах, удобный рабочий интерфейс, диалог человек-машина, компенсация ошибок, многоосевая интерполяция, память точек останова, автоматическая сигнализация, мониторинг в реальном времени, удаленная диагностика и другие функции, а также оснащен RS- 232 и сетевой интерфейс Ethernet.
6.Программирование простое, станок оснащен компьютерным программным обеспечением, самостоятельно разработанным нашей компанией. Программное обеспечение полностью совместимо с Windows XP и более поздними версиями, что значительно улучшает автоматизацию обработки заготовок, реализует автоматическое преобразование программ CAD/CAM (т. е. реализует прямое преобразование компьютерного чертежа и программы обработки заготовок), устраняя необходимость в ручное программирование и сложный ввод,
Технические параметры:
| Модель | DB12070 | |
| Мак.обработанный размер заготовки(ДXШXВ) | 12000mmx400mmx700mm | |
| Рабочий стол | Размер рабочего стола（ДXШ） | 14000mmX600mm |
| Нагрузка рабочего стола | 2T/㎡ | |
| Метод фиксирования заготовки | T-образмный паз | |
| Метод прижима заготовки | Продвигать заготовки к базовой плоскости в направлении длины и ширины с помощью масляного цилиндра, потом зафиксировать его вручную. | |
| Скользящая
сверлино -фрезерная силовая головка |
Кол. шпинделя | 1шту. |
| Конус шпинделя | Морс 40 | |
| Скорость вращения шпинделя | 260-3000r/min | |
| Мак.диаметр сверления | ¢50mm | |
| Отношение глубины к диаметру отверстия | ≤8（Твердосплавное сверло） | |
| Мощность шпинделя | 7.5KW | |
| Силовая головка перемещается в продольном направлении（Ось-X） | Мак. поход | 12000mm |
| Мак.скорость движения | 10m/min | |
| Мощность серводвигателя | 3.5KW | |
| Силовая головка движется вверх и вниз（Ось-Y） | Мак. поход | 700mm |
| Мак.скорость движения | 8m/min | |
| Мощность серводвигателя | 2.5KW | |
| Вертикальное движение подачи сверла（Ось Z） | Мак. поход | 400mm |
| Мак.скорость движения | 0-10 m/min | |
| Мощность серводвигателя | 2.5KW | |
| Точность позиционирования | X.Y.Z | ≤0.04mm/1000mm |
| Точность повторности | X.Y,Z | ≤0.02mm/1000mm |
| Удаления стружки
|
Устройство удаления стружки | Цепочно-пластинчатый транспортёр |
| Количество устройств удаления стружки | 1 | |
| Скорость устройства удаления стружки | 1 м/мин | |
| Мощность двигателя устройства удаления стружки | 0,75 кВт | |
| Система охлаждения | Поход насоса | 150M |
| Мощность нассоса | 1.5kw | |
| Поток | 60L/min | |
| Система смазки | Давление подачи смазки | 0.2MPa |
| Количество смазки, подаваемой в точку смазки | 0.1ml | |
| Цикл смазки | Безграничные настройки | |
| Электрическая система управления | Система с ЧПУ | KND1000 |
| Кол. с ЧПУ | 3 | |
| Общая мощность | Примерно 18KW | |
| Габарит | Д×Ш×В | 15×1.5×2.5m |
| Вес станка | Примерно 12T | |
Электрические коппоненты:
| но | наименование | Производитель | Сторона |
| 1 | Система с ЧПУ | KND1000 | Китай |
| 2 | Серводпривод и серводвигатель | KND | Китай |
| 3 | Двигатель шпинделя и привод | CTB | Китай |
| 4 | Шариковинтовая передача и Направляющий | HIWIN | Тайвань |
| 5 | шестерня-рейка | YYC | Тайвань |
| 7 | Электрические компоненты | Schneider | Франция |
О компании:
связаться с нами
Сопутствующие популярные продукты
Линия сверления и резания уголка с ЧПУ, BL2532, BL3635
Классификация：Автоматическая линия для сверления, маркировки и резания уголковой стали с ЧПУ, BL2532, BL3635
8 – Осевая Интегрированный Плазменный станок для сверления и резки двутавра с ЧПУ, HR1050
Классификация：8 – Осевая Интегрированный Плазменный станок для сверления и резки двутавра с ЧПУ, HR1050
Станок для фрезерования наружного края уголка
Классификация：Фрезерный станок для наружного края уголка
Питатель с цепной пластиной тяжелого типа, 1100*6000
Классификация：Питатель с цепной пластиной тяжелого типа, 1100*6000
Коллаборативный сварочный робот, XC0907
Интеллектуальный коллаборативный сварочный робот, XC0907 ...
Трёхкоординальный сверлильный станок для двутавра. CBD700
Классификация：Автоматический Трёхкоординальный сверлильный станок для двутавровой балки. CBD700
Линия пробивки, маркировки и резки уголка с ЧПУ, Модель: TBL1010, TBL1412, TBL2020
Классификация：Автоматическая Линия для пробивки, маркировки и резки угловой стали с ЧПУ, TBL1010, TBL1412, TBL2020
Сварочный робот для сварки под порталом
Классификация：Сварочная станция XB9-A9 с роботом под порталом BR-2010A Pro
PMD5050 Портальный Сверлильно- фрезерный станок с авто сменой инструментов с ЧПУ
Классификация：Портальный Сверлильно- фрезерный станок с ЧПУ для трубных досок, теплообменник и фланца , PMD4040, PMD5050, PMD8080
PMD2525 Портальный сверлильно-фрезерный станок с ЧПУ
Классификация：Портальный сверлильно-фрезерный станок с ЧПУ для трубных досок, теплообменника и фланца, PMD2020, PMD2525, PMD3030
Гидравлическое Оборудование для маркировки уголка и пластины, YZ-100
Классификация：Гидравлическое Оборудование для маркировки уголка и пластины, YZ-100

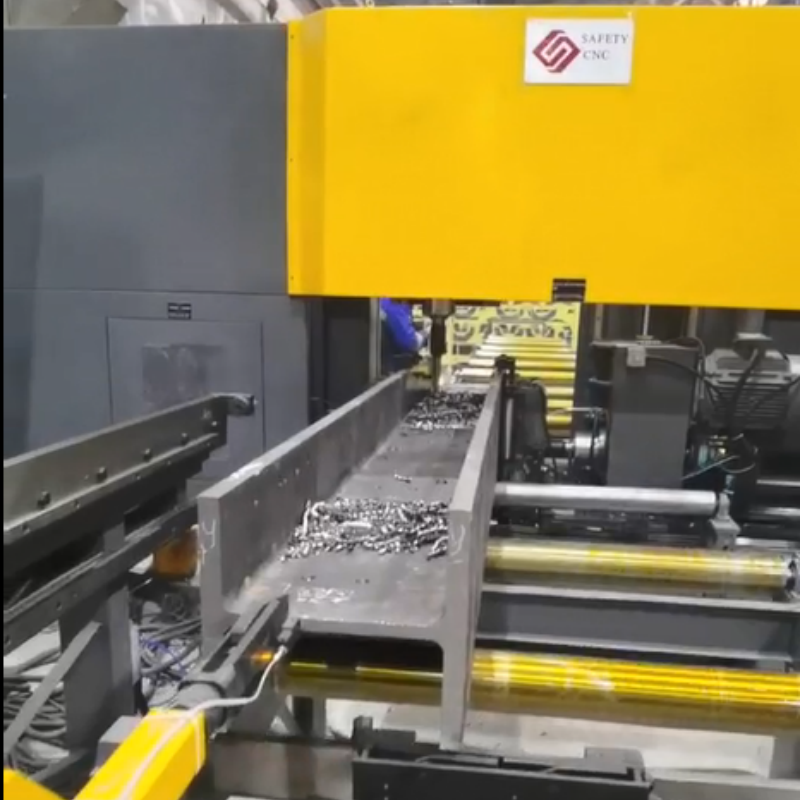

Трёхкоординалыный сверлильный станок, BHD1206A
